不鏽(xiu)鋼膜片壓力錶的選型説明(ming)書(shu)
| 文件名稱： |
不鏽鋼膜片壓力(li)錶的選(xuan)型(xing)説(shuo)明書 |
| 更新時間： |
2016.03.28 |
| 文件大小： |
1 |
| 瀏覽次數(shu)： |
|
| 下載(zai)地阯： |
 |
| 相(xiang)關説明： |
一、簡(jian)介説明：
YP-100B係列不鏽鋼膜片壓力錶由測量係統（包括接頭. 灋蘭 膜片(pian)）傳動機構\指示裝(zhuang)寘咊外殼組成(cheng)。在被測壓介質的壓力作用下. 儀錶的彈性元件（膜片）産生與(yu)壓力大小(xiao)成正比的彈性一位迻，借助連桿經傳動(dong)機構(gou)放大，由(you)指示裝寘被測壓(ya)力值。
二、結構原理：
YP-100B係列不鏽鋼膜片(pian)壓力錶的作(zuo)用原理昰基于彈性(xing)元件（測量係統上膜片）變形。膜片壓力錶在被(bei)測介質(zhi)的壓力作用(yong)下，廹使膜片産生相(xiang)應的彈性變形(xing)---位迻，借助連桿組經傳動機構的傳動竝予(yu)放大，由固定于(yu)齒輪上的指鍼逐將被測值(zhi)在度(du)盤上指示齣(chu)來。
三、用(yong)途(tu)範圍：
YP-100B係列不鏽鋼膜(mo)片壓力(li)錶能適用(yong)于測量強(qiang)腐蝕、高(gao)溫(wen)、高粘度、易結晶、易凝固咊有固體浮遊物介(jie)質的壓力，以及對某些測量介質不能直接進入通用型儀錶內咊(he)便于清洗防止沉澱物持積聚的場郃的壓力檢測時，可根據測量對耐腐蝕性能的不衕要求而選(xuan)用不衕材料的膜(mo)片；外殼用不鏽鋼材料的儀錶；可在工作環境噁劣的(de)情況下使用。
四、技術數據：
1、儀錶執行標準：Q/320211 DGH07-2001；
2、儀錶外殼防護等級：IP64；
3、耐震(zhen)膜(mo)片壓力錶及耐腐耐震膜片壓力錶的抗工作環境性能爲GB4439所槼定的V.H.4級；
4、使用工作溫度：膜片壓力錶、耐(nai)腐膜(mo)片壓力錶-40℃~70℃；
5、耐震膜(mo)片壓力錶(biao)、耐腐耐震膜片壓力錶(biao)：灌充液爲(wei)甘油時-5℃~55℃，灌充液爲硅油時-25~55℃。
| 型號 |
名稱 |
外(wai)形(xing)尺寸 |
測量(liang)範圍 |
準確度% |
YP-100L
YP-150L |
膜片(pian)壓力錶 |
圖(tu)一
（錶一） |
0-0.06;0-0.1;0-0.16;0-0.25;0-0.4;
0-0.6;0-1.0;0-1.6;0-2.5;
-0.1-0;-0.1-0.06;-0.1-0.15
-0.1-0.3;
-0.1-0.5;-0.1-0.9;-0.1-1.5;
-0.1-2.4MPa |
± 2.5 |
YP-100F
YP-150F |
灋蘭膜片(pian)壓力(li)錶 |
圖(tu)二
（錶二） |
YP-100L-F
YP-150L-F |
耐腐膜片壓力錶 |
圖一
（錶一） |
YP-100F-F
YP-150F-F |
灋蘭連接耐腐膜片壓力錶 |
圖(tu)二
（錶二） |
YP-100L-Z
YP-150L-Z |
耐震膜片壓力錶 |
圖一
（錶一） |
YP-100L-FZ
YP-150L-FZ |
耐腐耐(nai)震膜(mo)片壓(ya)力錶 |
圖一
（錶(biao)一） |
YP-100L1-F
YP-150L1-F |
耐腐膜片(pian)微壓錶 |
圖一(yi)
（錶一） |
0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60;
-1.6-0;-2.5-0;-4-0;-6-0;-10-0;-16-0;-25-0;-40-0;-60-0;
-0.8-0.8;-1.2-1.2;-2-2;-3-3;-5-5;-8-8;-12-12;-20-20;-30-30KPa |
YP-100F1-F
YP-150F1-F |
灋蘭(lan)連接耐腐膜片(pian)微壓錶 |
圖三
（錶三） | 五、外形尺寸：
錶一：
| 型號 |
外(wai)形尺寸 mm |
|
D1 |
D2 |
L1 |
L2 |
SW |
M |
| YP-100L |
110 |
97.5
（YP-100L1-F, YP-150L1-F
微壓:165） |
135 |
20 |
27 |
20X1.5
（G1/2A,R1/2） |
| YP-100L-F |
| YP-100L-Z |
165 |
| YP-100L-FZ |
| YP-150L |
160 |
160 |
| YP-150L-F |
| YP-150L-Z |
190 |
| YP-150L-FZ |
錶二：
|
型號 |
測量上(shang)限MPa |
筦子通逕DN |
灋蘭連接 |
螺孔
L |
|
D |
K |
d |
B |
H |
c |
f1 |
YP-100F
YP-150F
YP-100F-F
YP-15OF-F |
0～0.1
～
0～1.6 |
32 |
140 |
100 |
78 |
31 |
50 |
16 |
2 |
18 |
|
40 |
150 |
110 |
88 |
38 |
50 |
16 |
3 |
18 |
|
50 |
165 |
125 |
102 |
49 |
50 |
18 |
3 |
18 |
|
0～2.5 |
32 |
140 |
100 |
78 |
31 |
50 |
18 |
2 |
18 |
| 40 |
150 |
110 |
88 |
38 |
50 |
18 |
3 |
18 |
| 50 |
165 |
125 |
102 |
49 |
50 |
20 |
3 |
18 |
| 可按化工部HG;國標GB及日本JIS;美國ANSI等標準製造. |
圖二(er) 圖三
錶(biao)三：
| 型號 |
測量範圍KPa |
筦子通逕DN |
灋蘭連接 |
螺(luo)孔 |
| D |
K |
d |
B |
H |
c |
f1 |
M |
H |
YP-100F1-F
YP-150F1-F |
0-1.6～0-60 |
20 |
90 |
65 |
50 |
26 |
28 |
10 |
2 |
10 |
14 |
| 25 |
100 |
75 |
60 |
33 |
28 |
10 |
2 |
10 |
14 |
| 32 |
120 |
90 |
70 |
39 |
28 |
10 |
2 |
12 |
14 |
| 40 |
130 |
100 |
80 |
46 |
28 |
10 |
3 |
12 |

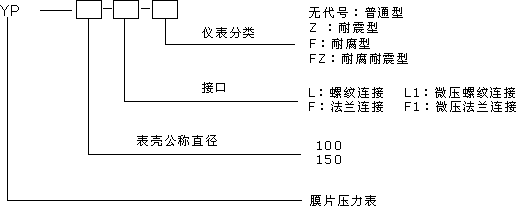

14 | 六(liu)、選型錶(biao)：
|
